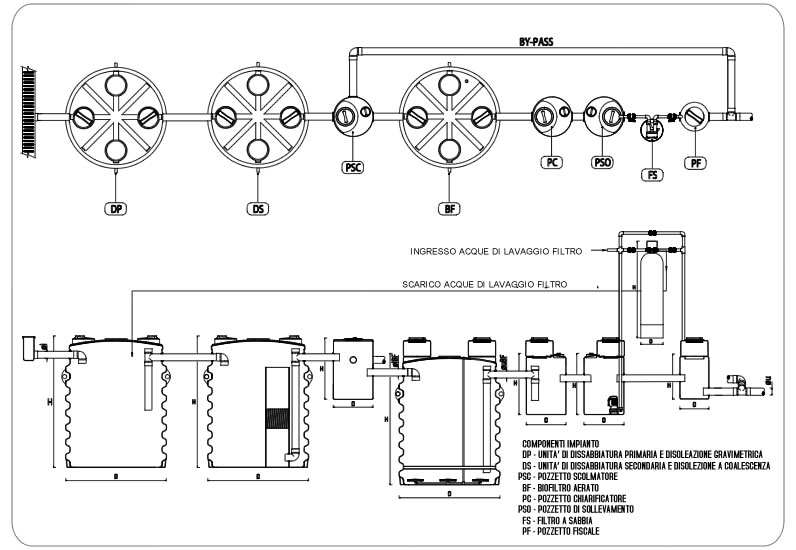

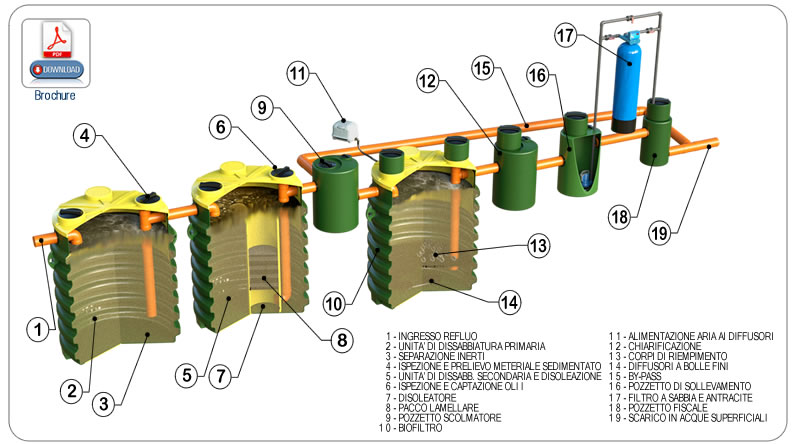

Impianto per il trattamento in continuo delle acque metoriche e di autolavaggio costituito da un'unità di dissabiatura primaria moonoblocco in PE lineare rotostampato ad alta densità dotata di tronchetti IN/OUT in PVC e guarnizioni in NBR di diametro variabile, unità di disoleazione monoblocco in PE lineare ad alta densità rotostampato equipaggiata di separatore a coalescenza di olii e idrocarburi non emulsionati e di tronchetti IN/OUT con guarnizioni in NBR di diametro variabile, un pozzetto scolmatore monoblocco rotostampato in PE lineare ad alta densità munito di n.3 tronchetti in pvc e guarnizioni in NBR di diametro variabile rispettivamente per l'ingresso, l'uscita ed il collegamento al by-pass, un' unità di biofiltrazione monoblocco in PE lineare rotostampato equipaggiato di diffusori a membrana e un letto filtrante in materiale plastico, pozzetto chiarificatore e pozzetto di sollevamento in PE lineare rotostampato, filtro automatico a sabbia e pozzetto fiscale monoblocco in PE lineare rotostampato ad alta densità dotato di tronchetti IN/OUT in pvc e guarnizioni in NBR di diametro variabile. Tutte le unità sono dotate di opportuni chiusini di ispezione filettati.
TRATTAMENTO IN CONTINUO ACQUE METEORICHE E DI AUTOLAVAGGIO CON SCARICO IN ACQUE SUPERFICIALI - Volumetrie - |
|||||
MODELLO | Superficie Max piazzale (mq) tdi = 4' * |
Auto/gg (n) |
Auto/h (n.max) |
Portata massima (lt/s)** |
VOLUME UTILE TOTALE (lt) |
---|---|---|---|---|---|
TCAMA9 | 480 | 10/15 | 2 | 9,3 | 3600 |
TCAMA10 | 620 | 13/18 | 2 | 12 | 4250 |
TCAMA11 | 750 | 15/20 | 3 | 14,5 | 4900 |
TCAMA12 | 1000 | 20/25 | 4 | 19,4 | 6200 |
TCAMA13 | 1300 | 25/30 | 6 | 25,2 | 8000 |
TCAMA14 | 1550 | 30/40 | 7 | 30 | 9400 |
TCAMA15 | 1800 | 40/50 | 8 | 35 | 10500 |
TCAMA16 | 2000 | 50/60 | 10 | 39 | 11500 |
- La superficie del piazzale è calcolata considerandoun'altezza di pioggia massima pari a 70mm/h x mq |
TRATTAMENTO ACQUE METEORICHE E DI AUTOLAVAGGIO IN CONTINUO CON SCARICO ACQUE SUPERFICIALI Modelli e dimensioni |
||||||||||||||||||||
Modello | DP/DS | DS | BF | PSC/PSO/PC | FS | PF | Attacchi | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D (mm) |
H (mm) |
Prolunga |
H (mm) |
Prolunga | D (mm) |
H (mm) |
Prolunga | D (mm) |
H (mm) |
Prol. | D (mm) |
H (mm) |
Prol. | D (mm) |
H (mm) |
Prol. | øi (mm) | øu (mm) | øi/uBF (mm) | |
TCAM1 | 1900x708 | 1630 | pp35/pp45 | 1630 | pp35/pp45 | 1900x708 | 1630 | pp35/pp45 | 630 | 970 | pp35 | 335 | 1580 | 32 | 430 | 430 | pp35 | 110 | 110 | 110 |
TCAM2 | 1900x708 | 2140 | pp35/pp45 | 2140 | pp35/pp45 | 1900x708 | 1630 | pp35/pp45 | 630 | 970 | pp35 | 335 | 1580 | 32 | 430 | 430 | pp35 | 110 | 110 | 110 |
TCAM3 | 1900x708 | 2140 | pp35/pp45 | 2140 | pp35/pp45 | 1900x708 | 1630 | pp35/pp45 | 630 | 970 | pp35 | 335 | 1580 | 32 | 430 | 430 | pp35 | 110 | 110 | 110 |
TCAM4 | 1800 | 1700 | pp40 | 1700 | pp40 | 1900x708 | 1630 | pp35/pp45 | 630 | 970 | pp35 | 335 | 1580 | 32 | 580 | 660 | pp35 | 125 | 125 | 110 |
TCAM5 | 1800 | 1910 | pp40 | 1910 | pp40 | 1900x708 | 2140 | pp35/pp45 | 630 | 970 | pp35 | 335 | 1580 | 32 | 580 | 660 | pp35 | 125 | 125 | 110 |
TCAM6 | 1800 | 1700 | pp40 | 1700 | pp40 | 1900x708 | 2140 | pp35/pp45 | 630 | 970 | pp35 | 335 | 1580 | 32 | 580 | 660 | pp35 | 160 | 160 | 110 |
TCAM7 | 1800 | 1910 | pp40 | 1910 | pp40 | 1900x708 | 2140 | pp35/pp45 | 630 | 970 | pp35 | 335 | 1580 | 32 | 580 | 660 | pp35 | 160 | 160 | 110 |
TCAM8 | 1800 | 2120 | pp40 | 2120 | pp40 | 1900x708 | 2140 | pp35/pp45 | 630 | 970 | pp35 | 335 | 1580 | 32 | 580 | 660 | pp35 | 160 | 160 | 110 |
