FLUSSIMETRI A LETTURA DIRETTA

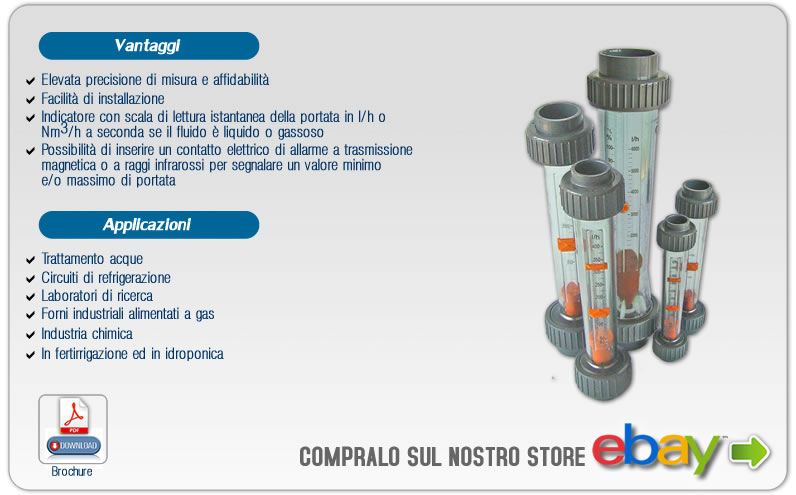

I flussimetri a lettura diretta sono misuratori
istantanei di portata adatti per diversi tipi di
fluidi, quali:
• acqua
• aria
• sostanze chimiche liquide (es. NaOH, HCl)
• sostanze chimiche gassose (es.O2)
Il misuratore è costituito da un tubo di forma tronconica con ottima resistenza agli sbalzi di temperatura e di pressione, su cui è serigrafata la scala di lettura graduata dalla quale si evince la portata istantanea. Il fluido, entrando verticalmente dal basso verso l’alto, sospinge il galleggiante in funzione della portata da controllare. Pertanto la lettura della portata è legata alla condizione di equilibrio dinamico del galleggiante. Il flottante, di forma e peso studiati, può essere eseguito, a seconda delle esigenze, in svariati materiali.
• acqua
• aria
• sostanze chimiche liquide (es. NaOH, HCl)
• sostanze chimiche gassose (es.O2)
Il misuratore è costituito da un tubo di forma tronconica con ottima resistenza agli sbalzi di temperatura e di pressione, su cui è serigrafata la scala di lettura graduata dalla quale si evince la portata istantanea. Il fluido, entrando verticalmente dal basso verso l’alto, sospinge il galleggiante in funzione della portata da controllare. Pertanto la lettura della portata è legata alla condizione di equilibrio dinamico del galleggiante. Il flottante, di forma e peso studiati, può essere eseguito, a seconda delle esigenze, in svariati materiali.
 |
|
| DATI TECNICI - Pressione massima di utilizzo 10bar (PN10) - Lunghezza del tubo graduato da 165 a 350mm - Attacchi in PVC-U grigio (PP a sald. di tasca su richiesta) - O-rings in EPDM o FPM |
|
| MATERIALE TUBO DI MISURA - PVC-U (cloruro di polivinile) trasparente - PA (poliammide) trasparente con assorbimento dell’umidità molto ridotto - PSU (polisulfone) trasparente - PVDF (floruro di polivinilidene) opaco |
|
| MATERIALE GALLEGGIANTE: - PVDF (fluoruro di polivinilidene ) - PVDF (fluoruro di polivinilidene ) con magnete - ACCIAIO INOX AISI 304 |
|

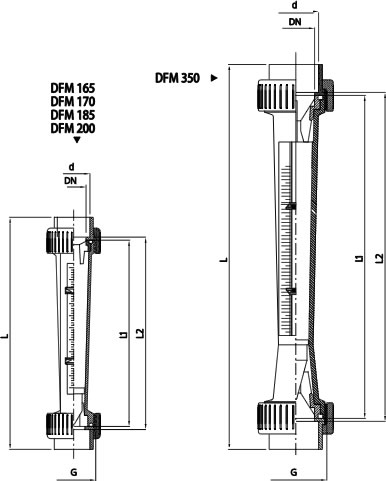

| FLUSSIMETRI IN VERSIONE STANDARD (tubo di misura in PVC trasparente e galleggiante in PVDF) | |||||||||
| MODELLO | TIPO | PORTATA (lt/h) |
d (mm) |
DN (zoll) |
DN |
G | L (mm) |
L1 (mm) |
L2 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| FL47500 | DFM165 | 3-24 | 16 | 3/8" | 10 | 3/4" | 199 | 165 | 171 |
| FL47501 | DFM165 | 5-60 | 16 | 3/8" | 10 | 3/4" | 199 | 165 | 171 |
| FL47502 | DFM165 | 10-100 | 16 | 3/8" | 10 | 3/4" | 199 | 165 | 171 |
| FL47503 | DFM165 | 25-250 | 16 | 3/8" | 10 | 3/4" | 199 | 165 | 171 |
| FL47507 | DFM170 | 40-400 | 20 | 1/2" | 15 | 1" | 208 | 170 | 176 |
| FL47509 | DFM185 | 40-400 | 25 | 3/4" | 20 | 1"¼ | 209 | 185 | 191 |
| FL47514 | DFM350 | 100-1000 | 32 | 1" | 25 | 1"½ | 229 | 200 | 206 |
| FL47515 | DFM350 | 150-1500 | 32 | 1" | 25 | 1"½ | 250 | 200 | 206 |
| FL46280 | DFM350 | 250-2500 | 40 | 1"¼ | 32 | 2" | 250 | 350 | 356 |
| FL46284 | DFM350 | 200-2000 | 50 | 1"½ | 40 | 2"¼ | 408 | 350 | 356 |
| FL46285 | DFM350 | 300-3000 | 50 | 1"½ | 40 | 2"¼ | 418 | 350 | 356 |
| FL46289 | DFM350 | 400-4000 | 63 | 2" | 50 | 2"¾ | 432 | 350 | 356 |
| FL46290 | DFM350 | 600-6000 | 63 | 2" | 50 | 2"¾ | 432 | 350 | 356 |
| FL46291 | DFM350 | 1000-10000 | 63 | 2" | 50 | 2"¾ | 432 | 350 | 356 |
| FL46295 | DFM350 | 1500-15000 | 75 | 2"½ | 65 | 3"½ | 444 | 350 | 356 |
| FL46296 | DFM350 | 2500-25000 | 75 | 2"½ | 65 | 3"½ | 444 | 350 | 356 |
| FL127865 | DFM350 | 10000-50000 | 75 | 2"½ | 65 | 32½ | 444 | 350 | 356 |
