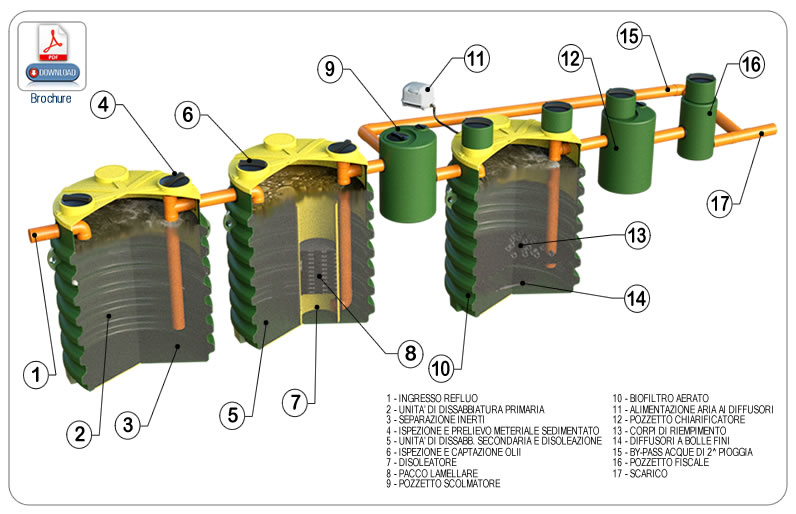

Impianto per il trattamento in continuo delle acque metoriche e di autolavaggio costituito da un'unità di dissabiatura primaria moonoblocco in PE lineare rotostampato ad alta densità dotata di tronchetti IN/OUT in PVC e guarnizioni in NBR di diametro variabile, unità di disoleazione monoblocco in PE lineare ad alta densità rotostampato equipaggiata di separatore a coalescenza di olii e idrocarburi non emulsionati e di tronchetti IN/OUT con guarnizioni in NBR di diametro variabile, un pozzetto scolmatore monoblocco rotostampato in PE lineare ad alta densità munito di n.3 tronchetti in pvc e guarnizioni in NBR di diametro variabile rispettivamente per l'ingresso, l'uscita ed il collegamento al by-pass, un' unità di biofiltrazione monoblocco in PE lineare rotostampato equipaggiato di diffusori a membrana e un letto filtrante in materiale plastico, pozzetto fiscale monoblocco in PE lineare rotostampato ad alta densità dotato di tronchetti IN/OUT in pvc e guarnizioni in NBR di diametro variabile. Tutte le unità sono dotate di opportuni chiusini di ispezione filettati.





TRATTAMENTO IN CONTINUO ACQUE METEORICHE E DI AUTOLAVAGGIO CON SCARICO IN FOGNATURA- Volumetrie
MODELLO Superficie Max piazzale (mq)
tdi = 3' *
Auto/gg
(n)
Auto/h
(n.max)
Portata
massima
(lt/s)**
VOLUME
UTILE TOTALE
(lt)
TCAMA1 640 10/15 3 12,4 3600
TCAMA2 820 15/20 3 15,9 4250
TCAMA3 1000 20/25 4 19,4 4900
TCAMA4 1300 25/30 6 25,2 6200
TCAMA5 1700 30/40 8 33 8000
TCAMA6 2000 40/50 9 39 9400
TCAMA7 2400 50/60 10 46 10500
TCAMA8 2700 60/80 12 52 11500

- La superficie del piazzale è calcolata considerandoun'altezza di pioggia massima pari a 70mm/h x mq
* Il tempo di detenzione idraulico sulla portata massima pari a 3 minuti consigliato per scarico in acque superficiali
**I dati di portata massima sono riferiti all'evento meteorico
- Il contributo idrico per auto è assunto pari a100-150 litri

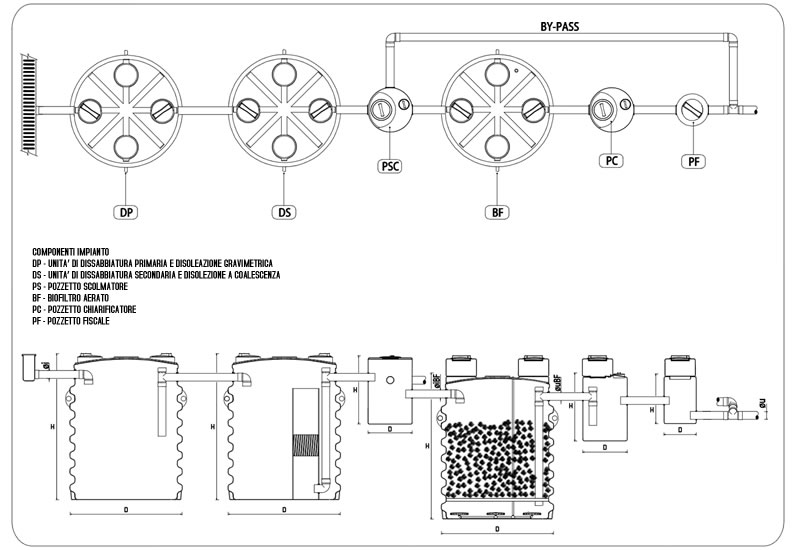

TRATTAMENTO ACQUE METEORICHE E DI AUTOLAVAGGIO IN CONTINUO CON SCARICO IN FOGNATURA
Modelli e dimensioni
Modello DP DS BF PSC/PC PF Attacchi
D
(mm)
H
(mm)
Prolunga
D
(mm)
H
(mm)
Prolunga D
(mm)
H
(mm)
Prolunga D
(mm)
H
(mm)
Prol. D
(mm)
H
(mm)
Prol. øi (mm) øu (mm) øi/uBF (mm)
TCAM1 1900x708 1630 pp35/pp45 1900x708 1630 pp35/pp45 1900x708 1630 pp35/pp45 630 970 pp35 430 430 pp35 110 110 110
TCAM2 1900x708 2140 pp35/pp45 1900x708 2140 pp35/pp45 1900x708 1630 pp35/pp45 630 970 pp35 430 430 pp35 110 110 110
TCAM3 1900x708 2140 pp35/pp45 1900x708 2140 pp35/pp45 1900x708 1630 pp35/pp45 630 970 pp35 430 430 pp35 110 110 110
TCAM4 1800 1700 pp40 1800 1700 pp40 1900x708 1630 pp35/pp45 630 970 pp35 580 660 pp35 125 125 110
TCAM5 1800 1910 pp40 1800 1910 pp40 1900x708 2140 pp35/pp45 630 970 pp35 580 660 pp35 125 125 110
TCAM6 1800 1700 pp40 1800 1700 pp40 1900x708 2140 pp35/pp45 630 970 pp35 580 660 pp35 160 160 110
TCAM7 1800 1910 pp40 1800 1910 pp40 1900x708 2140 pp35/pp45 630 970 pp35 580 660 pp35 160 160 110
TCAM8 1800 2120 pp40 1800 2120 pp40 1900x708 2140 pp35/pp45 630 970 pp35 580 660 pp35 160 160 110
