IMPIANTO TRATTAMENTO ACQUE METEORICHE IN CONTINUO

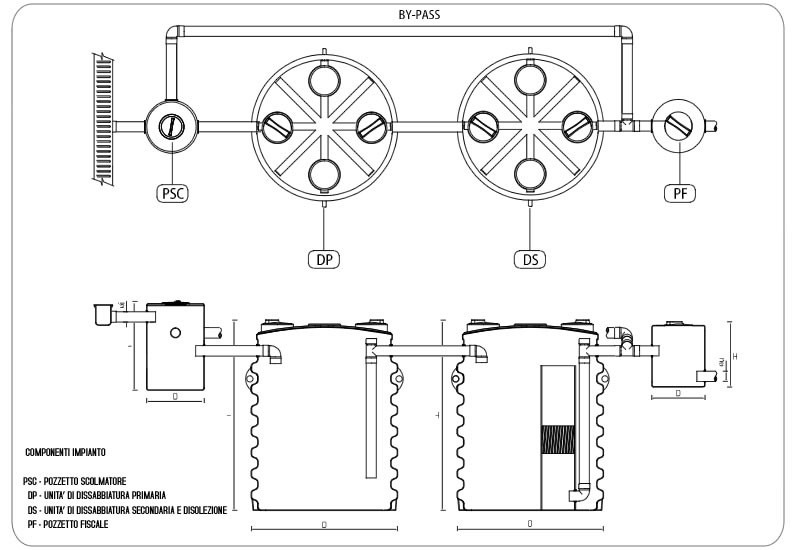

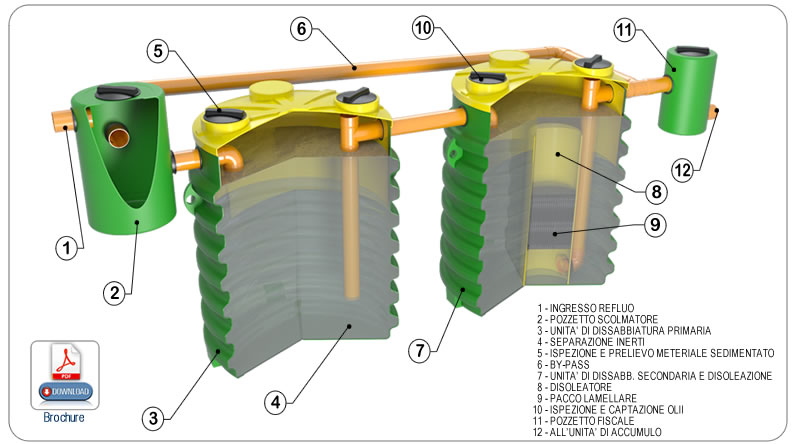

Impianto per il trattamento in continuo delle acque meteoriche costituito da un pozzetto scolmatore monoblocco rotostampato in PE lineare ad alta densità munito di n.3 tronchetti in pvc e guarnizioni in NBR di diametro variabile rispettivamente per l'ingresso, l'uscita ed il collegamento al by-pass. Unità di dissabbiatura primaria monoblocco in PE lineare rotostampato ad alta densità dotata di tronchetti IN/OUT in PVC e guarnizioni in NBR di diametro variabile.. Unità di disoleazione monoblocco in PE lineare ad alta densità rotostampato equipaggiata di separatore a coalescenza di olii e idrocarburi non emulsionati e di tronchetti IN/OUT con guarnizioni in NBR di diametro variabile. Pozzetto fiscale monoblocco in PE lineare rotostampato ad alta densità dotato di tronchetti IN/OUT in pvc e guarnizioni in NBR di diametro variabile. Tutte le unità sono dotate di opportuni chiusini di ispezione filettati.
| TRATTAMENTO ACQUE METEORICHE E DI 1^ PIOGGIA IN CONTINUO - Volumetrie | |||||
| MODELLO | SUPERFICIE PIAZZALE (mq) tdi=3' |
PORTATA MASSIMA (lt/s)* |
SUPERFICIE PIAZZALE (mq) tdi=4' | PORTATA MASSIMA (lt/s)* |
VOLUME UTILE |
|---|---|---|---|---|---|
| TCAM1 | 300 | 5,8 | 240 | 4,6 | 1140 |
| TCAM2 | 500 | 9,7 | 380 | 7,4 | 1770 |
| TCAM3 | 640 | 12,4 | 480 | 9,3 | 2280 |
| TCAM4 | 820 | 15,9 | 620 | 12 | 2910 |
| TCAM5 | 1000 | 19,4 | 750 | 14,5 | 3540 |
| TCAM6 | 1300 | 25,2 | 1000 | 19,4 | 4830 |
| TCAM7 | 1700 | 33 | 1300 | 25,2 | 6000 |
| TCAM8 | 2000 | 39 | 1550 | 30 | 7380 |
| TCAM9 | 2400 | 46 | 1800 | 35 | 8460 |
| TCAM10 | 2700 | 52 | 2000 | 39 | 9520 |
La superficie del piazzale è stata calcolata considerando un'altezza di pioggia massima pari a 70mm/h x mq |
|||||
| IMPIANTO DI TRATTAMENTO ACQUE METEORICHE IN CONTINUO - Modelli e dimensioni | ||||||||||||||
| MODELLO | DP | DS | PSC | PF | ATTACCHI | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D (mm) |
H (mm) |
ø chius. (mm) | D (mm) |
H (mm) |
ø chius. (mm) | D (mm) |
H (mm) |
ø chius. (mm) | D (mm) |
H (mm) |
ø chius. (mm) | øi (mm) | øu (mm) | |
| TCAM1 | - | - | - | 1900x708 | 1630 | 355/455 | 630 | 970 | 255 | 430 | 430 | 355 | 110 | 110 |
| TCAM2 | - | - | - | 1900x708 | 2140 | 355/455 | 630 | 970 | 255 | 430 | 430 | 355 | 110 | 110 |
| TCAM3 | 1900x708 | 1630 | 355/455 | 1900x708 | 1630 | 355/455 | 630 | 970 | 255 | 430 | 430 | 355 | 110 | 110 |
| TCAM4 | 1900x708 | 2140 | 355/455 | 1900x708 | 1630 | 355/455 | 630 | 970 | 255 | 430 | 430 | 355 | 110 | 110 |
| TCAM5 | 1900x708 | 2140 | 355/455 | 1900x708 | 2140 | 355/455 | 630 | 970 | 255 | 430 | 430 | 355 | 110 | 110 |
| TCAM6 | 1800 | 1700 | 400 | 1900x708 | 1630 | 355/455 | 630 | 970 | 255 | 580 | 660 | 355 | 125 | 125 |
| TCAM7 | 1800 | 1910 | 400 | 1900x708 | 2140 | 355/455 | 630 | 970 | 255 | 580 | 660 | 355 | 125 | 125 |
| TCAM8 | 1800 | 1700 | 400 | 1800 | 1700 | 400 | 630 | 970 | 255 | 580 | 660 | 355 | 160 | 160 |
| TCAM9 | 1800 | 1910 | 400 | 1800 | 1910 | 400 | 630 | 970 | 255 | 580 | 660 | 355 | 160 | 160 |
| TCAM10 | 1800 | 2120 | 400 | 1800 | 2120 | 400 | 630 | 970 | 255 | 580 | 660 | 355 | 160 | 160 |
|
||||||||||||||
| IMPIANTO DI TRATTAMENTO ACQUE METEORICHE IN CONTINUO - REGIONE PUGLIA - Modelli e dimensioni | |||||||||||
| MODELLO | DP | DS | PF | ATTACCHI | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D (mm) |
H (mm) |
ø chius. (mm) | D (mm) |
H (mm) |
ø chius. (mm) | D (mm) |
H (mm) |
ø chius. (mm) | øi (mm) | øu (mm) | |
| TCAM1 | - | - | - | 1900x708 | 1630 | 355/455 | 430 | 430 | 355 | 110 | 110 |
| TCAM2 | - | - | - | 1900x708 | 2140 | 355/455 | 430 | 430 | 355 | 110 | 110 |
| TCAM3 | 1900x708 | 1630 | 355/455 | 1900x708 | 1630 | 355/455 | 430 | 430 | 355 | 110 | 110 |
| TCAM4 | 1900x708 | 2140 | 355/455 | 1900x708 | 1630 | 355/455 | 430 | 430 | 355 | 110 | 110 |
| TCAM5 | 1900x708 | 2140 | 355/455 | 1900x708 | 2140 | 355/455 | 430 | 430 | 355 | 110 | 110 |
| TCAM6 | 1800 | 1700 | 400 | 1900x708 | 1630 | 355/455 | 580 | 660 | 355 | 125 | 125 |
| TCAM7 | 1800 | 1910 | 400 | 1900x708 | 2140 | 355/455 | 580 | 660 | 355 | 125 | 125 |
| TCAM8 | 1800 | 1700 | 400 | 1800 | 1700 | 400 | 580 | 660 | 355 | 160 | 160 |
| TCAM9 | 1800 | 1910 | 400 | 1800 | 1910 | 400 | 580 | 660 | 355 | 160 | 160 |
| TCAM10 | 1800 | 2120 | 400 | 1800 | 2120 | 400 | 580 | 660 | 355 | 160 | 160 |
NOTA: per gli impianti destinati nella Regione Puglia e su richiesta, è esclusa la fornitura del pozzetto scolmatore in quanto è previsto il trattamento diretto di tutte le acque meteoriche di 1^ pioggia e successive |
|||||||||||
.
