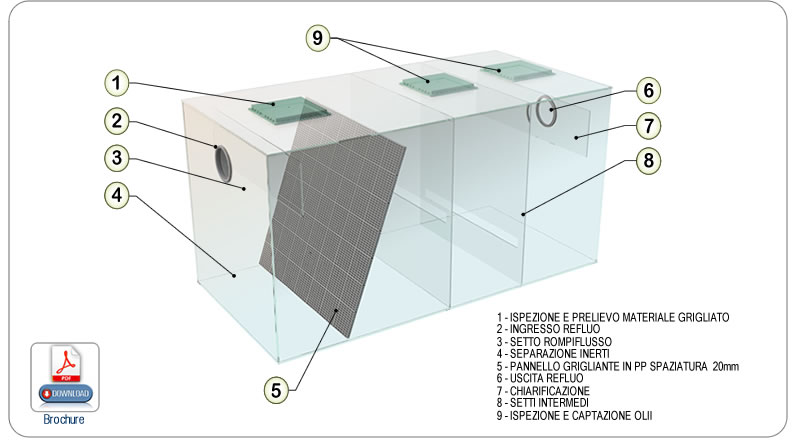

Unità di grigliatura, dissabbiatura e disoleatura costituita da un monoblocco realizzato in lastre di PP-HD termosaldate con filo continuo dello stesso materiale, completo di pannello grigliatore in PP con spaziatura 20mm e di setti interni a determinare i vari comparti di separazione e di struttura di rinforzo, atta a garantire la pedonabilità in classe A15, realizzata con tubi e profili di analogo materiale (PP HD). Dette unità sono corredate di chiusini di ispezione e prelievo materiali flottanti, sabbie ed inerti e fori in ingresso ed uscita opportunamente dimensionati e dotati di idonee guarnizioni in gomma a labbro.

Vedi brochure

GRIGLIATORI DISSABBIATORI DISOLEATORI
MODELLO SUPERFICIE PIAZZALE (mq) tdi=1,5' * PORTATA MAX
(lt/s) *
SUPERFICIE PIAZZALE (mq)
tdi=3' **
PORTATA MAX
(lt/s) **
VOLUME TOTALE
(lt)
DIMENSIONI
H
(cm)
P
(cm)
L
(cm)
Hi
(cm)
Hu
(cm)
øi
(mm)
øu
(mm)
GDD8 800 15 400 7,5 2250 150 50 300 135 130 110 110
GDD13 1300 25 650 12,5 3000 200 50 300 180 175 160 160
GDD25 2500 50 1250 25 6000 200 100 300 180 175 160 160
GDD35 3500 70 1750 35 8000 200 100 400 180 175 200 200
GDD50 5000 95 2500 47,5 12000 200 150 400 180 175 200 200
GDD70 7000 135 3500 67,5 16000 200 200 400 175 170 250 250
GDD100 10000 195 5000 97,5 24000 200 200 600 175 170 250 250
GDD130 13000 250 6500 125 32000 200 200 800 175 170 315 315
GDD160 16000 310 8000 155 40000 200 200 1000 175 170 315 315
GDD190 19000 370 9500 185 48000 200 200 1200 170 165 400 400
GDD230 23000 445 11500 222,5 58000 200 240 1200 170 165 400 400
GDD280 28000 545 14000 272,5 69000 240 240 1200 205 200 500 500
GDD320 32000 620 16000 310 78000 240 240 1360 205 200 500 500

**Tempo di detenzione idraulico sulla portata massima pari a 3 minuti consigliato per scarico sul suolo

*Tempo di detenzione idraulico sulla portata massima pari a 1,5 minuti consigliato per scarico in acque superficiali

La superficie del piazzale é calcolata considerando un’altezza di pioggia massima pari a 70mm/h x mq



.
